26G高頻雷達物（液）位計
26G高頻雷達物（液）位計
1、產品概述
BFRD61X系列傳感器是26G高頻雷達式物位測量?jī)x表，測量距離可達70米。天線被進一步優化處理，新型的快速的DSP微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。
2、原理
雷達物位天線發射較窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。

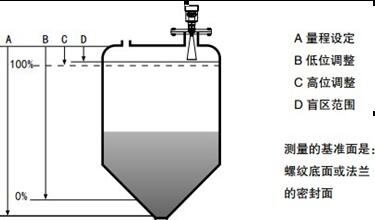

注：使用雷達物位計時，務必保證高料位不能進入測量盲區（圖中D所示區域）。
3、高頻26GHz特點
-波束角?。ㄖ?度）,能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性；
-天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置； -測量盲區更小，對于小罐測量也會取得良好的效果； -波長更短,對小顆粒物質的料位測量更適合。 -采用了微處理器和回波處理技術，雷達物位計可以應用于各種復雜工況。 -采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
-幾乎不受腐蝕、泡沫影響不受大氣中水蒸氣、溫度和壓力變化影響
-嚴重粉塵環境不會影響電磁波工作
-高信噪比，即使在波動的情況下也能獲得更優的性能
-高頻率，是測量固體和低介電常數介質的選擇
4、性能
特 征：多種天線，抗結露、結晶、掛料、粉塵，波束集中。
應 用：應用于固體，存儲容器、過程容器或強粉塵，易結晶、結露場合 量 程：70m（功率放大達后，測距到100m） 測量精度：±0.1% ±0.2% ±0.3% ±0.5% 天線材料：(1)不銹鋼316L喇叭/PTFE振子(2)不銹鋼316L/PTFE振子 天線結構：(1)尖錐形振子，防凝結物差(2)錐面振子，防凝結物 過程溫度：(-40～60)°C 過程壓力：(-0.1～1.6)MPa 頻率范圍：26GHz 信號輸出：(4～20)mA/HART 電 源：兩線制/四線制

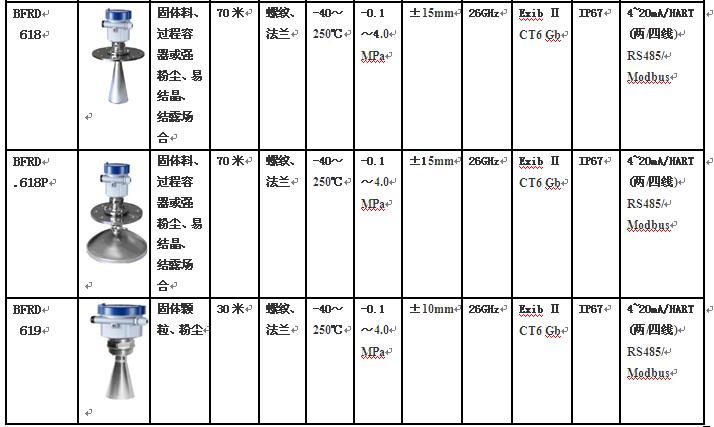

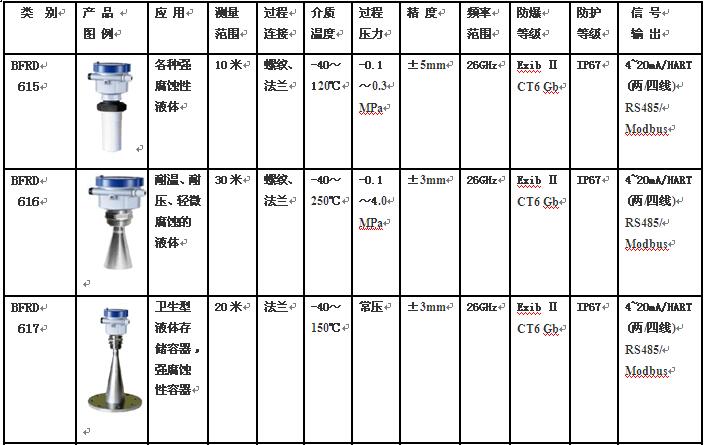

5、選型參數
  發布日期:2021-12-07 07:51:01 已經瀏覽 11039次 |
